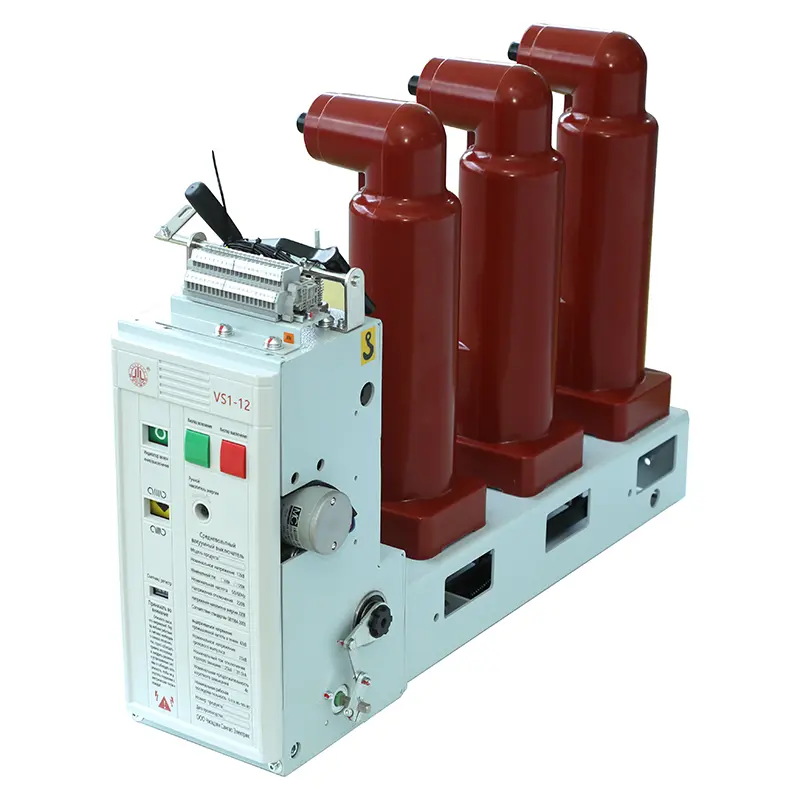

Sidmonterad inomhusvakuumbrytare

Sidmonterad inomhusvakuumbrytare är en ny generation av medelspänningskomponentprodukt som är oberoende utvecklad av Sangao. Tekniskt har vi absorberat avancerad utländsk teknik och kombinerat den med vårt företags års erfarenhet av tillverkning av brytare. Huvudkretsen för brytaren är arrangerad i längdriktningen och antar avancerad fjäderdriven mekanism och fast tätningspolsteknik. Det har egenskaperna hos kompakt struktur, hög tillförlitlighet, lång livslängd och säker underhållsfri drift inom dess livslängd.

Den sidmonterade inomhusvakuumbrytaren har utmärkt elektrisk och mekanisk prestanda, pålitlig och stabil mekanism och lång livslängd. Huvudkretsen antar en fast förseglad pol, vilket förbättrar brytarens miljöanpassningsbarhet och isolering; Tillförlitliga mekaniska och elektroniska prestanda, utökad mekanisk och elektronisk livslängd, möjliggör underhållsfria brytare.

Produktfunktioner:

◆ Anta fast tätningspolteknik.

Produkten antar en modulär design: en ramstruktur som integrerar högpresterande miniatyriserade högspänningselektriska produkter såsom isoleringsomkopplare, förseglade vakuumbrytare, jordningsomkopplare, sensorer, sammanlåsande mekanismer och driftsmekanismer.

Den kompatibla skåpstorleken är (500 × 1000 × 1800) mm.

◆ Rotary Isolation Switch, med synlig fraktur efter öppning.

Det finns ett obligatoriskt mekaniskt lås mellan isoleringsomkopplaren, brytaren och jordningsswitch för att förhindra felaktigt.

Kretsbrytaren antar en modulär driftsmekanism, som kan ersättas självständigt eller underhållas och har god utbytbarhet. Det kan användas manuellt eller genom AC/DC energilagring, uppnå fjärrkontroll.

Skåpets dörr och jordningsomkopplare är utformade med en pålitlig sammanlåsande struktur för att säkerställa operatörernas säkerhet.

Det kan användas i 3,6-12kV kraftsystem som en kraftnätutrustning och en skyddsboxstyrenhet för kraftdesign i industri- och gruvföretag. Det är lämpligt för olika typer av laster och ofta operationer, liksom situationer där kortslutningsströmmar kopplas bort flera gånger.
