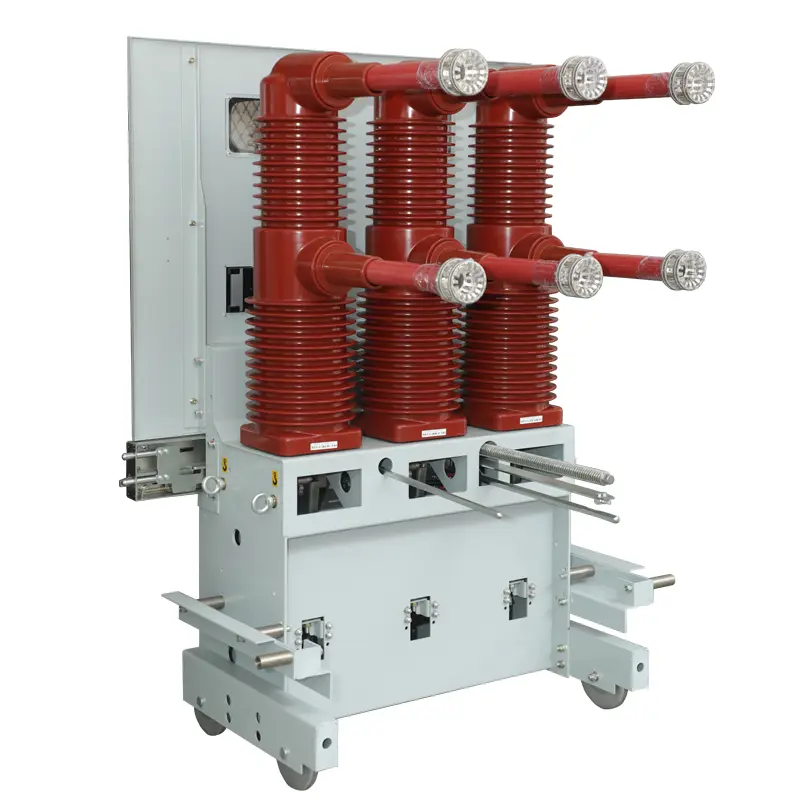

Vakuumbrytare av handkart

SANGAO Högkvalitativ vakuumbrytare av handkartstyp är lämplig för användning i trefas AC 50Hz, 40,5 kV -system och kan användas för lastström, överbelastningsström och felström i industri- och gruvföretag, kraftverk och transformatorstationer. Det är också lämpligt för ofta driftsscenarier. Denna brytare antar en övre och nedre layoutstruktur, vilket effektivt minskar djupet på brytaren.

Karakteristisk

Tillverkningen av vakuumbrytare för handcart-typ överensstämmer med Kinas nationella standarder GB1984-2003 "AC högspänningsbrytare", DL/T403-2000 "Tekniska villkor för att beställa 3,6-40,5 kV inomhusvakuumbrytare" och relevanta positiva EG-standarder och har tillförlitliga interlockande funktion. Driftsmekanismen för brytaren är en fjäderenergi lagringstyp, som kan manövreras genom AC eller DC Energy Storage eller manuellt manövreras.

Kretsbrytaren kan också utrustas med en permanent magnetmekanism med lång livslängd, med en mekanisk livslängd upp till 20000 gånger och kan användas i extremt frekventa driftssituationer.

Kretsbrytaren är utformad i en främre och bakre delningsstruktur, som kan användas som en fast installationsenhet eller som en mellantonterad enhet med chassit.

Genom att anta en sammansatt isoleringsstruktur är trefasbågens släckkammare och den tillhörande laddade kroppen isoleras av tre oberoende epoxihartsisoleringshöljen. Efter att ha antagit den sammansatta isoleringsstrukturen uppfyller brytaren kraven på luftavstånd och krypavstånd under normala driftsförhållanden och minskar effektivt volymen på brytaren. Den huvudsakliga elektriska kretsvakuumbågens släckkammare och den dynamiska och statiska ledande anslutningen installeras i isoleringsstrukturen, vilket gör fasen till fasavstånd endast 300 mm.

Alla elektriska anslutningar i huvudkretsen är fixerade och har hög tillförlitlighet

Användningsmiljö:

Höjd: under 3000 m;

Miljötemperatur: Maximum+40 ℃, minimum -15 ℃;

Relativ fuktighet: Dagligt genomsnitt överstiger inte 95%, månatligt genomsnitt som inte överstiger 90%

Seismisk intensitet: Under nivå 8;

Platser utan eld, explosion, frätande gaser och allvarliga vibrationer,
