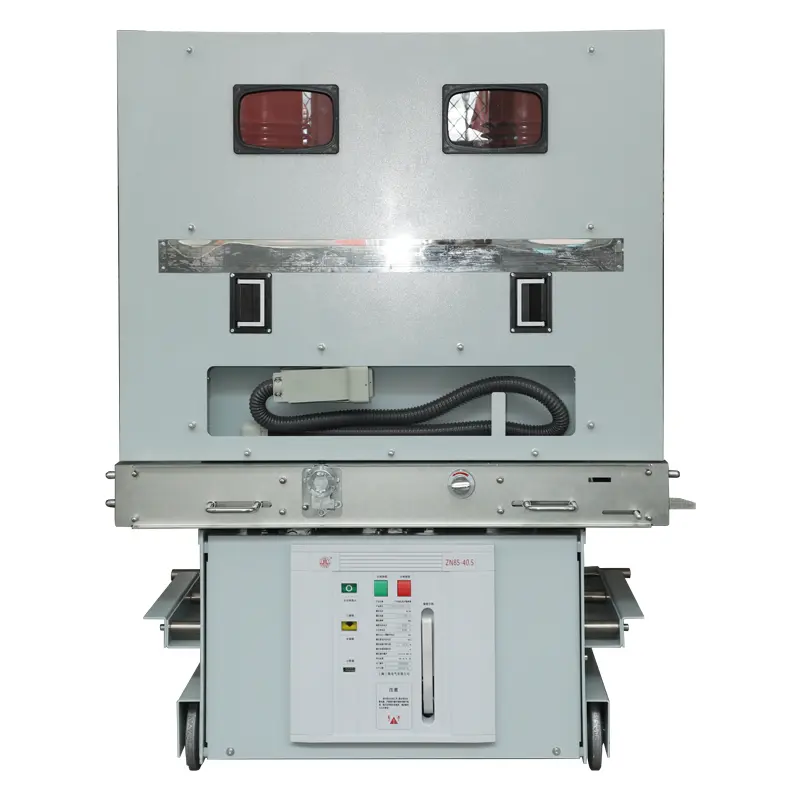

HV inomhus vakuumbrytare

SanGao HV Indoor Vakuum Circuit Breaker antar en solid isoleringsstruktur och använder avancerad epoxiförseglingsteknik för att organiskt kombinera vakuumbågssläckningskammare, elektriska huvudkretsar, isoleringsstöd och andra komponenter till en integrerad förseglad stolpe för första gången. Löste framgångsrikt miljötoleransproblemet med vakuumbrytare i grunden, vilket gjorde deras tillämpning mer utbredd.

Den integrerade solida förseglade stolpen använder självkonvektionsteknik, och löser på ett smart sätt problemet med värmeavledning orsakad av solida isoleringsstrukturer. VBR (VS1) -12-serien solid förseglad inomhus högspänningsvakuumbrytare är en strömbrytare som realiserar konceptet underhållsfri i Kina.

Tillämpningen av dess långlivade HV Indoor Vacuum Circuit Breaker bågsläckningskammare och epoxigjutningsteknik säkerställer underhållsfri integrering av den förseglade polen, och den högtillförlitliga permanentmagnetdriftsmekanismen som kan användas säkerställer underhållsfri drift av manövermekanismen. Den elektroniska styrdelen överger den traditionella hjälpströmbrytaren och ersätter den med en fotoelektrisk närhetsbrytare och antar en helt elektronisk strömförsörjning och intelligent styrenhet för att säkerställa underhållsfri drift av den elektroniska styrdelen

HV Indoor Vakuum Circuit Breaker är ett inomhusställverk för trefas AC 50Hz kraftsystem med en märkspänning på 12kV. Den fungerar som en skydds- och kontrollenhet för elnätsutrustning och kraftutrustning i industri- och gruvföretag. Lämplig för platser som kräver frekvent drift med märkström eller flera frånkopplingar av kortslutningsström.

Strömbrytaren antar en integrerad design av manövermekanismen och strömbrytarens kropp, som kan användas som en fast installationsenhet eller utrustad med en dedikerad framdrivningsmekanism för att bilda en handkärrenhet.

HV Indoor Vakuum Circuit Breaker är lämplig för trefasiga växelströmssystem med en märkspänning på 12KV och en frekvens på 50Hz. Det kan användas i stor utsträckning i kraftverk, transformatorstationer, petrokemikalier, metallurgi, tillverkningsflygplatser och bostadsområden som en kontroll- och skyddsanordning för elektriska anläggningar. Den är särskilt lämplig för platser där frekvent drift eller flera kortslutningsströmmar kopplas bort under märkström. Den kan installeras i inomhusluftisolerade ställverk (som KYN28 och KYN96) för stödjande användning. Strömbrytaren uppfyller kraven i GB1984 "High Voltage AC Circuit Breakers", JB Factory T3855 "High Voltage AC Vakuum Circuit Breakers", DL/T 403 "Technical Conditions for Ordering 12KV~40.5kV High Voltage Vacuum Breakers" som uppfyller relevanta krav för standarder och uppfyller standarder för standarder för strömbrytare. IEC62271-100.

Användningsmiljö:

Miljötemperatur: inte högre än +40C, inte lägre än -15 ℃ (lagring och transport tillåten vid -30% C);

Höjd: inte överstigande 2000m;

Relativ luftfuktighet: dagligt medelvärde som inte överstiger 95 %, månadsmedelvärde inte överstigande 90 %, dagligt genomsnittligt mättat ångtryck som inte överstiger 2,2x10 MPa, månadsmedelvärde inte överstigande 1,8x10 ° MPa:

Seismisk intensitet: inte överstigande nivå 8;

En plats utan brand, explosion, allvarliga föroreningar, kemisk korrosion och kraftiga vibrationer.
