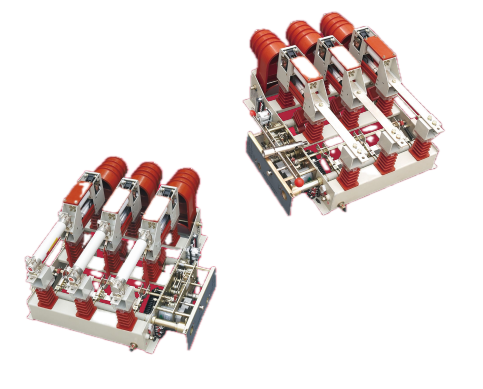

Inomhus AC högspänningsvakuumlastbrytare med jordningsbrytare

Inomhus AC högspänningsvakuumlastbrytare med jordningsbrytare från Kinas leverantör och tillverkare SanGao Electric en tekniskt sund och kostnadseffektiv distributionslösning. Klassad till 12 kV och 630 A, med 20 kA korttidshållbarhet, används denna enhet för att säkert ansluta och koppla ur kretsen för trefasiga AC 50 Hz-system, lämpliga för stadsnät, industriella matarskåp, transformatoringångar och sektionspunkter för landsbygdsdistribution.

Skicka förfrågan

Produktbeskrivning

Inomhus AC High Voltage Vakuum Load Breaker med jordningsbrytare från Sangao är lämpliga för trefas AC50Hz ringnätverk eller terminal strömförsörjning och industriell elektrisk utrustning, den används främst för lastkontroll och kortslutningsskydd. Lastbrytaren gör och bryter lastström, sluten ström, tomgångstransformator och kabelladdningsström. Kombinationen kan bryta vilken ström som helst upp till nominell kortslutningsström. Det direktverkande isoleringsavståndet och ljusbågssläckningskammaren är sammanlänkade, med manuell och elektrisk funktion. Dess unika drivmekanism gör att ljusbågssläckningskammaren kan bära hög spänning endast vid stängnings- och tillverkningsögonblicket, vilket realiserar liten volym och låg vikt.

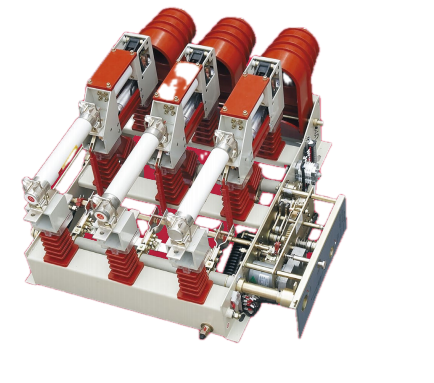

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Vad är Vacuum Load Breaker?

Denna inomhus AC högspänningsvakuumlastbrytare med jordningsbrytare är en trefas AC 50Hz inomhusväxlingsenhet för ringnätverk, terminalströmförsörjning och industriella utrustningstillämpningar. Enheten använder en vakuumbrytare för ljusbågssläckning och en fjädermekanism (manuell eller elektrisk). En valfri jordningsbrytare med mekanisk förregling och jordad slutare ger synlig isolering för underhåll. När den är försedd med säkringar avbryter enheten kortslutningsströmmar via stiftaktivering. Märkspänning 12 kV, märkström 630 A, korttidstålig ström 20 kA.

Produktfunktioner

Omkoppling av belastningsström

Inomhus AC Högspänningsvakuumlastbrytare med jordningsbrytare gör och bryter belastningsströmmar upp till 630A under normala driftsförhållanden, vilket täcker typiska matar- och transformatorbelastningar.

Strömväxling med sluten slinga

Växlar slutna strömmar i ringnätverkskonfigurationer, vilket möjliggör lastöverföring mellan matare utan att avbryta försörjningen till nedströmskunder.

Omkoppling av tomgångstransformatorström

Vår utomhus högspänningsavskiljande vakuumbrytare gör och bryter tomgångsströmmar för transformatorer upp till 1600 kVA kapacitet, vilket motsvarar magnetiserande inkopplings- och stationära magnetiseringsströmnivåer för distributionstransformatorer.

Omkoppling av kabelladdningsström

Skapar och bryter kabelladdningsströmmar för underjordiska eller luftledningssektioner, vilket möjliggör strömförsörjning och avstängning av kabelmatare.

Kortslutningsskydd (med säkringar)

När den är konfigurerad med strömbegränsande säkringar, aktiverar säkringens stiftmekanism brytarens utlösningsstång och öppnar alla tre faserna vid feldetektering. Enheten kan avbryta vilken ström som helst upp till det nominella kortslutningsvärdet, vilket ger ett sekundärt skyddsskikt där uppströmsbrytare eller reläer är de primära felrensningsanordningarna.

Underhållsisolering

Den integrerade jordningsbrytaren, när den är stängd, ger en synlig jordanslutning på lastsidan. Den jordade slutaren blockerar fysiskt åtkomst till spänningsförande delar, vilket gör att underhållspersonal kan verifiera isolering och arbeta säkert på nedströmsutrustning.

Belastningsbrytare vs. Vakuumbrytare

Särdrag	Lastbrytare (denna enhet)	Vakuumkretsbrytare (VCB)
Normal lastströmomkoppling	Ja	Ja
Kortslutningsfelströmavbrott	Nej (endast med säkringskombination)	Ja (upp till dess brytkapacitet)
Integrerad jordningsbrytare	Standardalternativ	Inte typiskt; separat jordningsbrytare krävs
Typisk tillämpning	Matare, ringnät, transformatorinförare där felskyddet är uppströms	Huvudskyddsanordning för matare och transformatorer
Kosta	Lägre	Högre

Tekniska parametrar

Parameter	Värde	Tolkning
Märkspänning	12 kV	Kompatibel med standard 10-12 kV distributionsnätverk över hela världen.
Märkström	630 A	Stöder typiska matar- och transformatorbelastningar upp till 10 MVA vid 10 kV.
Tål ström kort tid	20 kA (för 4 s)	Kan leda felström tills uppströmsskyddet åtgärdar felet.
Jordningsbrytare	Valfritt (betecknat D)	Ger integrerad jordning med tillverkningskapacitet.
Manövermekanism	Fjädermekanism (betecknad /T)	Stöder manuell och elektrisk drift; fältbeprövad tillförlitlighet.

Strukturell design

Direktverkande isoleringsavstånd och ljusbågsläckande kammarlänkage
Det isolerande gapet och vakuumbrytaren är mekaniskt sammankopplade för att arbeta i en enda rörelse. Detta säkerställer att det synliga avbrottet alltid åtföljs av en helt öppen avbrytare.

Drivmekanism

Brytaren aktiveras endast vid stängning och öppning, vilket minskar den elektriska påfrestningen på vakuumkammaren. Detta ger en mer kompakt brytarstorlek och förlänger kontaktlivslängden.

Jordning slutare

En metallslutare är placerad mellan de fasta och rörliga kontaktrören och är sammankopplad med jordningsbrytaren. När jordningsbrytaren är stängd, isolerar slutaren fysiskt de spänningsförande delarna, vilket ger en synlig och verifierbar jordanslutning för underhåll.

Mekanisk förregling

Förhindrar stängning av jordningsbrytaren om inte huvudkontakterna är öppna, och förhindrar att huvudkontakterna öppnas medan jordningsbrytaren är stängd.

Applikationsfält

Inomhus AC högspänningsvakuumlastbrytare med jordningsbrytare har stor kompatibilitet:

1. Urban ring-main units (RMU) för sektionsindelning och lastväxling.

2. Transformatorinkomstpaneler och matarskåp i industriell distribution.

3. Terminalmatningspunkter i radiella nätverk.

4. Distributionsnät på landsbygden – enheten kan användas för att sektionsinisera långa matare, vilket minskar avbrottszoner och tillåter spänningsreglering via kondensatorbanksväxling.

5. Inomhusinstallationer i metallslutna ställverk; Vakuumteknik eliminerar SF6-gasanvändning och tillhörande miljöproblem.

Företagsprofil och tillverkningsförmåga

Facilitet: 10 mu (6 667 m²) tomt i Liushi, Zhejiang, med 10 000 m² produktionsyta.

Arbetsstyrka: 120 anställda, inklusive 20 medelstora till seniora tekniker. Registrerat kapital RMB 81,68 miljoner, totala tillgångar cirka RMB 200 miljoner.

Certifieringar: ISO 9001:2008 (kvalitet), ISO 14001 (miljö), ISO 45001 (arbetshälsa och säkerhet).

Processkontroll: ERP-system för materialanskaffning, tillverkning och spårbarhet. Rutintestning inkluderar dielektrisk hållfasthet, mekanisk drift och kontroller av kontaktresistans på varje enhet.

Tekniska partnerskap: Samarbete med Xi'an Senyuan, Beijing Electrical Research Institute och Xi'an High Voltage Research Institute för typtestning och standardefterlevnad.

FAQ

F1: Kan denna inomhus AC högspänningsvakuumlastbrytare med jordningsbrytare ersätta en vakuumbrytare?
Nej. Den är endast konstruerad för lastväxling. För kortslutningsskydd måste den paras ihop med säkringar eller lita på uppströms brytare.

F2: Vilket underhåll krävs för vakuumbrytaren?
Vakuumbrytaren är förseglad och underhållsfri. Rutinkontroller innefattar mekanisk drift, smörjning och verifiering av förregling.

F3: Är jordningsbrytaren standard eller tillval?
Jordningsbrytaren är valfri (betecknad D). När specificerat är det mekaniskt låst med huvudkontakterna för säkert underhåll.

F4: Vad är den typiska ledtiden och anpassningsmöjligheten?
Standardenheter med fjädermekanism och jordningsbrytare levereras inom 4-6 veckor. Anpassningar (extra kontakter, montering, mekanismändringar) är tillgängliga på begäran.

Tekniska parametrar

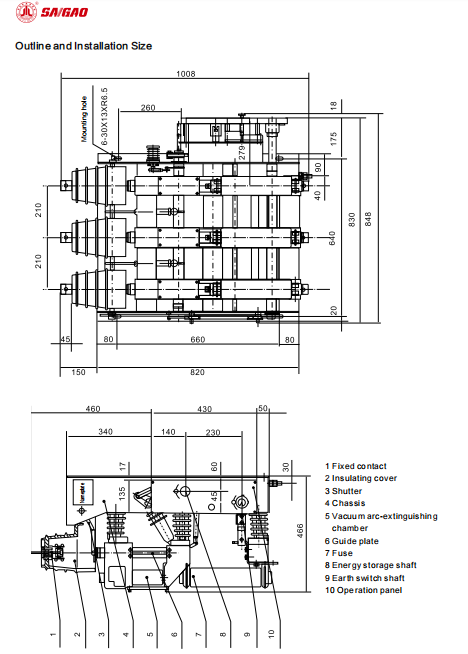

Du kan kontrollera två versioner av parameterdata för vår handvagnstyp vakuumlastbrytare med frånkopplingsbrytarkombination nedan:

Inomhus AC High Voltage Vakuum Load Breaker med jordningsbrytare från Sangao är lämpliga för trefas AC50Hz ringnätverk eller terminal strömförsörjning och industriell elektrisk utrustning, den används främst för lastkontroll och kortslutningsskydd. Lastbrytaren gör och bryter lastströmmen, sluten ström, tomgångstransformator och kabelladdningsström. Kombinationen kan bryta vilken ström som helst upp till nominell kortslutningsström. Det direktverkande isoleringsavståndet och ljusbågssläckningskammaren är sammanlänkade, med manuell och elektrisk funktion. Dess unika drivmekanism gör att ljusbågssläckningskammaren kan bära hög spänning endast vid stängnings- och tillverkningsögonblicket, vilket realiserar liten volym och låg vikt.

Inga.	Punkt	Enhet	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Märkspänning	KV	12	12
2	Nominell frekvens	HZ	50	50
3	Märkström	A	630	125
4	1 min effektfrekvens tål spänning Blixtimpulser tål spänning	KV	Bågsläckningskammarens öppningsavstånd:30, fas-till-fas 42; över isoleringsavstånd 48 Fas-till-fas 75; över isoleringsavstånd 85	Bågsläckningskammarens öppningsavstånd:30, fas-till-fas 42; över isoleringsavstånd 48 Fas-till-fas 75; över isoleringsavstånd 85
5	Märkdynamisk ström (topp)	KA	50	-
6	4S termisk stabilitetsström	KA	20	-
7	Nominell aktiv lastbrytström	A	630	125
8	Märk brytström med sluten slinga	A	630	125
9	Märkkabelladdningsbrytström	A	10	10
10	Transformatorns brytförmåga utan belastning	KVA	1250	1250
11	Nominell kortslutningsbrytström	KA	-	31.5
12	Märköverföringsström, märkström för övertagande	A	-	2000
13	Modell av säkring	-	SDLAJ-12	SFLAJ-12
14	Utgångsenergi för anfallare	J	-	2-5 (medium)
15	Märkkortslutningsström	KA	50	50
16	Märkdynamisk ström för jordbrytare	KA	50	50
17	2S termisk stabilitetsström för jordbrytare	KA	20	20
18	Märkspänning för hjälpkretsen	V	AC/CD220;110	AC/CD220;110
19	Mekanisk livslängd	-	10000	10000
