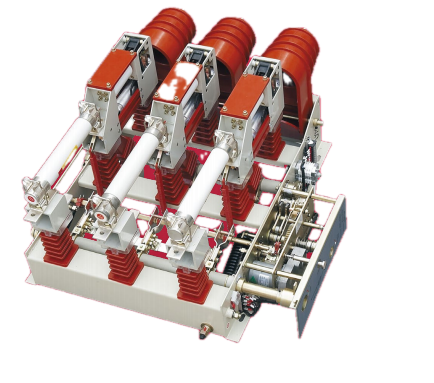

Vakuumlastbrytare och säkringskombinationsapparat

SanGao, en kinesisk tillverkare av distributionsutrustning för mellanspänning, erbjuder förstklassig kvalitet Vakuum Load Break Switch och säkringskombinationsapparat. Apparaten har två distinkta roller. Som en lastbrytare skapar och bryter den lastström, sluten ström, tomgångstransformatorström och kabelladdningsström. När den är konfigurerad som en brytar-säkringskombination, använder den stiftaktivering för att öppna alla tre faserna och avbryta eventuell ström upp till det nominella kortslutningsvärdet vid feldetektering. Denna dubbla förmåga eliminerar behovet av en separat strömbrytare i många matar- och transformatorskyddstillämpningar, vilket ger lastbrytaren snabba, ekonomiska och effektiva kortslutningsskyddsfunktioner

Skicka förfrågan

Produktbeskrivning

Vakuumlastbrytaren och säkringskombinationsapparaten integrerar en vakuumbrytare med ett koordinationssystem för säkringsutlösning. Under normala belastningsförhållanden fungerar omkopplaren oberoende. När en felström överskrider säkringens märkvärde, utlöser säkringsstiftet mekaniskt omkopplarens utlösningsmekanism, öppnar huvudkontakterna och rensar kretsen. Det direktverkande isoleringsavståndet och brytaröppningsavståndet uppnås i ett enda slag. En jordad slutare, förreglad med jordningsbrytaren, ger en synlig jordanslutning för underhåll. med 12 kV och 630 A med en 20 kA korttidsmotståndsström, är apparaten byggd för tillförlitlig service i både stads- och landsbygdsdistributionsnät.

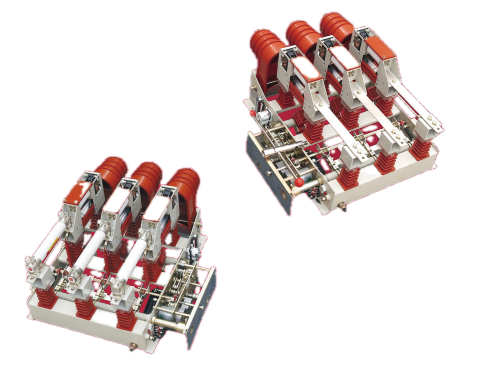

Vacuum Load Break Switch and Fuse Combination Apparatus

Arbetsprincip

Inuti vakuumbrytaren är kontakterna förseglade i en högvakuummiljö (vanligtvis under 10⁻⁴ Pa). När kontakterna separeras under belastning bildas en metallångbåge från det förångade kontaktmaterialet. Men eftersom vakuumet praktiskt taget inte innehåller några gasmolekyler för jonisering, kan ljusbågen inte upprätthålla sig själv och släcks vid den första naturliga nollgenomgången av växelströmmen. Metallångan kondenserar snabbt på kontaktytorna och skärmningen, vilket återställer dielektrisk styrka inom millisekunder. Denna bågsläckningsmetod kräver inga externa media (olja eller SF₆) och resulterar i minimal kontakterosion.

Produktfördelar

Kombinerad koppling och skydd

Vår vakuumlastbrytare och säkringskombinationsapparat utför rutinmässig belastningsväxling och ger, med säkringar, kortslutningsavbrott. Detta eliminerar behovet av en separat strömbrytare på varje matare, vilket minskar kapitalutgifterna.

Kompakt fotavtryck

Drivmekanismen minskar spänningsspänningen på brytaren utanför omkopplingsögonblicket, vilket tillåter en mindre brytare och apparatstorlek. Detta möjliggör layouter med högre densitet i ringhuvudenheter och kompakta transformatorstationer.

Entaktsdrift

Isoleringsavståndet och öppningsavståndet för brytaren uppnås i en rörelse, vilket förenklar kopplingssekvensen och minskar risken för operatörsfel.

Synlig jordning för säkerhet

Den jordade slutaren, förreglad med jordningsbrytaren, ger en fysisk och visuell indikation på isolering, vilket möjliggör säker underhållsåtkomst utan ytterligare jordningsanordningar.

SF₆-fri teknik

Vakuumavbrott eliminerar problem med växthusgaser och undviker hantering, läckagetestning och påfyllning av SF₆-utrustning.

Feldiagnos

Frekvent drift av säkringar indikerar vanligtvis underliggande systemproblem. Följande är de primära orsakerna och korrigerande åtgärder:

Systemkortslutning: När en kortslutning inträffar smälter felströmmen säkringselementet snabbt. Felet måste lokaliseras och åtgärdas (t.ex. reparera kabel eller byt ut trasig utrustning) innan säkringen byts ut med rätt märkning.

Ihållande överbelastning: Kontinuerlig drift över märkström genererar överdriven värme, vilket gör att säkringen smälter. Belastningen måste minskas till inom utrustningens klassificering, eller så måste säkringens klassificering uppgraderas i samordning med systemskyddsstudier.

Felaktigt val av säkring: Om säkringselementets klassificering är för låg för applikationen kommer störande drift att inträffa. Verifiera säkringsklassificeringen mot transformatorns eller matarens kapacitet och byt ut den mot ett element av rätt storlek enligt tillverkarens koordinationstabeller.

Tekniska parametrar

Parameter	Värde
Märkspänning	12 kV
Märkström	630 A
Tål ström kort tid	20 kA i 4 sekunder
Jordningsbrytare	Valfritt (betecknat D)
Manövermekanism	Fjädermekanism (betecknad /T)

Applikationsmiljöer

Urbana ringnät

Vakuumlastbrytaren och säkringskombinationsapparaten fungerar som en sektionsbrytare i ringhuvudenheter (RMU). De kompakta dimensionerna, som uppnås genom drivmekanismens design, tillåter ställverkskonfigurationer med högre densitet i utrymmesbegränsade stadstransformatorstationer. Den integrerade jordningsbrytaren förenklar underhållsprocedurerna och minskar avbrottstider under schemalagda arbeten.

Industrianläggningar

För industrianläggningar med flera belastningscentra tillhandahåller vakuumlastbrytaren och säkringskombinationsenheten lastväxling vid transformatoringångar och matningspunkter. Kombinationsalternativet omkopplar-säkring ger kortslutningsskydd utan kostnad för en helvakuumbrytare, lämplig för icke-kritiska matare där felskydd tillhandahålls uppströms.

Distributionsnät på landsbygden

Distribution på landsbygden erbjuder specifika utmaningar: långa matarlängder, variabel belastning och spänningsfluktuationer. I slutet av långa 10kV-matare kan spänningsfallet under toppbelastningsperioder vara betydande, vilket resulterar i låg spänning i kundens lokaler. Apparaten åtgärdar detta på två sätt. För det första tillåter installation på strategiska punkter längs långa matare nätoperatörer att sektionsinisera linjen, isolera fel och minska avbrottszoner. För det andra kan apparaten byta transformatoruttag och kondensatorbanker, vilket gör det möjligt för operatörer att hantera spänningsprofiler mer effektivt. I landsbygdssammanhang är apparatens låga underhållsbehov särskilt värdefullt – underhållspersonal kan resa avsevärda avstånd för att nå en plats, så utrustningens tillförlitlighet mellan besöken minskar direkt driftskostnaderna.

FAQ

F1: Hur släcker vakuumbrytaren bågen?

När kontakterna inuti vakuumbrytaren separeras under belastning bildas en metallångbåge mellan kontaktytorna. Eftersom avbrytaren upprätthåller ett högt vakuum med få gasmolekyler tillgängliga för jonisering, kan ljusbågen inte upprätthålla sig själv och släcks vid den första naturliga nollgenomgången av strömmen. Denna bågsläckningsmetod är effektiv, snabb och kräver inga externa ljusbågssläckande media.

F2: Vad orsakar frekvent drift av säkringar och hur åtgärdas det?

Frekvent drift av säkringar indikerar vanligtvis systemfel. De primära orsakerna är: kortslutning i systemet (felströmmen smälter säkringselementet; felet måste lokaliseras och åtgärdas innan säkringen byts ut med rätt märkvärde), ihållande överbelastning (drift över märkström under längre perioder; belastningen måste minskas) eller felaktigt val av säkring (säkringselementets märkning är för låg för applikationen; säkringen måste bytas ut mot rätt märkström).

F3: Var används vanligtvis vakuumlastbrytaren och säkringskombinationsapparaten?

Apparaten är lämplig för trefasiga AC mellanspänningssystem. Typiska applikationer inkluderar ringhuvudenheter (RMUs), kompakta transformatorstationer, distributionsledningssektionsbrytare och transformatorskydd i kombination med säkringar.

F4: Kan den här apparaten ersätta en vakuumbrytare?

Nej. Apparaten är konstruerad för lastväxling och ger kortslutningsskydd när den är utrustad med säkringar. En vakuumbrytare är utformad för att bryta både normala belastningsströmmar och kortsluta felströmmar direkt. För applikationer där uppströms felskydd redan tillhandahålls, erbjuder denna apparat en mer kostnadseffektiv lösning än en helvakuumbrytare.

Varför välja SanGao?

1. Tillverkningsförmåga

SanGao driver en anläggning på 10 mu (6 667 m²) i Liushi, Zhejiang, med 10 000 m² produktionsyta, inrymmer dedikerade monterings- och testlinjer för mellanspänningsställverk.

2. Tekniskt team

Företaget sysselsätter 120 anställda, inklusive 20 ingenjörer på mellan- till seniornivå som täcker mekanisk design, högspänningsisolering och kvalitetssäkring. Det registrerade kapitalet är 81,68 miljoner RMB, totala tillgångar cirka 200 miljoner RMB.

3. Certifierade kvalitetssystem

Produktionen bedrivs enligt ISO 9001:2008, ISO 14001 och ISO 45001 certifieringar. Dessa kräver dokumenterad leverantörskontroll, inkommande inspektion, processkontroller och slutlig acceptanstestning.

4. Processens spårbarhet

n ERP-system spårar material, tillverkningsoperationer och testposter. Varje enhet är serialiserad med testdata arkiverade för full spårbarhet.

5. Rutinprovning

Varje apparat genomgår dielektriska hållfasthetstest (huvudkrets och jord), mekaniska funktionstester under manuell och elektrisk kontroll, och kontaktresistansmätningar. Provenheter utsätts för korttidsströmtester för 20 kA/4 s validering.

6. Tekniska partnerskap

SanGao samarbetar med Xi'an Senyuan, Beijing Electrical Research Institute och Xi'an High Voltage Research Institute för typtestning och överensstämmelse med GB och IEC-standarder.
