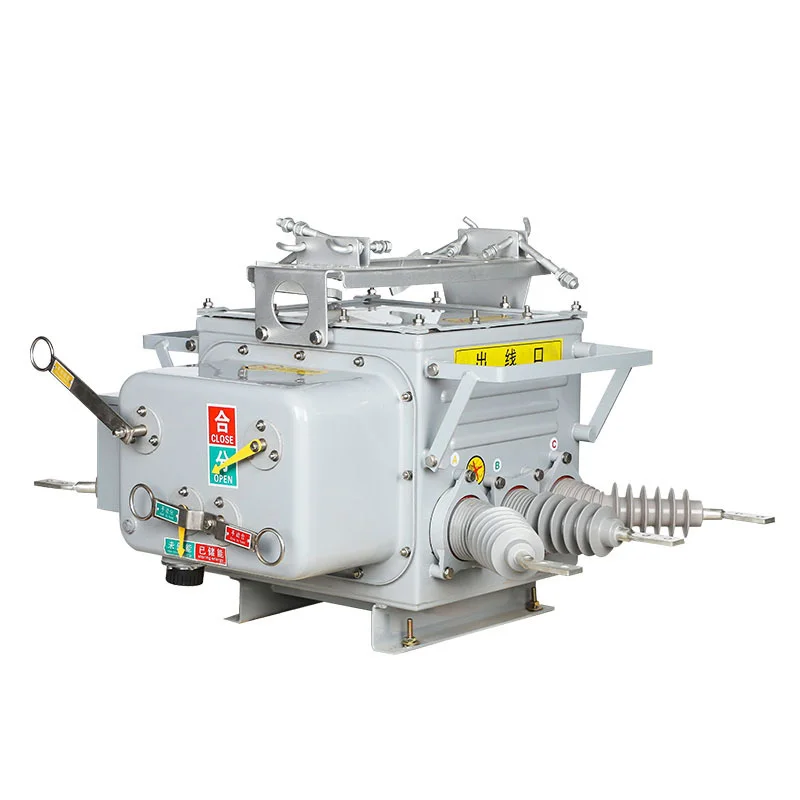

Utomhus gränsvakuumbrytare

SanGao högkvalitativ utomhus gränsvakuumbrytare är en utomhuskraftdistributionsenhet med en märkspänning på 12KV och trefas AC 50Hz. När det interna felet hos användaren uppstår i den T-formade anslutningen av 12KV-distributionsledningen, eller även om det inträffar inuti användarens inkommande strömbrytare, kan skyddsåtgärdens tidsgräns och felaktigt skydd av transformatorstationens utgående strömställare orsaka att det utgående skyddet för transformatorstationen kopplas bort.

Skicka förfrågan

Produktbeskrivning

SanGao hållbara utomhus gränsvakuumbrytare (hädanefter kallad "gränsbrytare") är lämplig för utomhus högspänningsställverk med trefas AC 50Hz och märkspänning på 33kV och lägre. Strömbrytarens kropp är utrustad med vakuumbågssläckningskammare, strömtransformator, nollsekvensströmtransformator, etc. Strömbrytaren har fjärrstyrningsläge, skyddskontrollfunktion och kommunikationsfunktion. Den kan på ett tillförlitligt sätt bedöma och upptäcka transformatorstationer, industri- och gruvföretag och kraftnät i städer och på landsbygden i syfte att kontrollera och skydda. Speciellt lämplig för frekvent drift av jord och stadsnivå milliampere nivå noll sekvens ström och fas till fas fel kortslutningsström, för att uppnå automatisk eliminering av enfas jordfel och fas till fas kortslutningsfel.

Utomhusgränsvakuumbrytaren avbryter ljusbågen i vakuumläge och använder SF6-gasisolering. Lådan antar avancerad importerad gastätning, explosionssäker och isoleringsstrukturteknik, med utmärkt övergripande tätningsprestanda. Tätningsprestandan för import- och exportledningar har också förbättrats, och den övergripande tätningsprestandan är bra. SF6-gasen som fylls inuti får inte läcka eller påverkas av den yttre miljön. Fjäderns manövermekanism har miniatyriserats och dess prestanda har optimerats. Antagande av huvudkedjetransmission och flerstegs trippsystem, med lågt motstånd och låg temperaturökning. Dess tillförlitlighet och stabilitet är överlägsen traditionella fjädermekanismer.

Denna produkt är installerad vid ansvarsgränsen för överliggande distributionsledningar. Den främre änden av användarens inkommande linje kommer automatiskt att eliminera enfasjordningsfel och fas till fas kortslutningsfel i användarens system, vilket undviker spridning av fel i användarens värld till huvudöverföringsledningen, säkerställer den elektriska säkerheten för icke-felaktiga användare och förbättrar elektrisk tillförlitlighet. Om felet är bestående och omstängningen av transformatorstationen misslyckas, kommer olyckan på mellanspänningsanvändarens plats att leda till att hela distributionshuvudledningen stängs av. Denna vanliga överföringsolycka i elnätet kommer att orsaka betydande förluster för samhället.

miljötillstånd

(1) Miljölufttemperatur: -40 ℃~+40 ℃; Den dagliga temperaturförändringen överstiger inte 25 ℃; Enligt egenskaperna hos SF6-gas, när omgivningstemperaturen är -40 ℃ och trycket inuti tanken är 0,05Mpa, är SF6 fortfarande i ett gasformigt tillstånd för att säkerställa normal drift av produkten. När omgivningstemperaturen är -40 ℃ och manometertrycket är 0,05 Mpa, är flytningspunkten för SF6 -55 ℃; När manometertrycket är noll kommer SF6 kondensationspunkten inte att överstiga -60 ℃.

(2) Vindhastighet som inte överstiger 35m/s;

(3) En plats utan antändbarhet, explosionsrisk, stark kemisk frätning (som olika syror, alkalier eller rök) och starka vibrationer.

(4) Höjd: ≤ 1000m;

(5) Täckningstjocklek: 10 mm;

(6) Luftföroreningsnivå: Nivå 4;

(7) Seismisk intensitet: ≤ 7 grader;

(8) Neutralpunktsjordningsmetod i elnätet: Neutralpunkten är inte jordad, den är jordad genom en bågdämpningsspole och nollpunkten är jordad genom lågt motstånd.

FAQ

QHur många dagar behöver du för att installera utrustningen?

Det tar cirka 30 minuter att installera utrustning i allmänhet
QKan utrustningen installeras under varmt väder?

Installationsmiljön för utomhusbrytare är runt 40 grader Celsius
QKan dina produkter installeras i kallt väder?

Installationsmiljön för utomhusbrytare är runt minus 35 grader Celsius.
QKan jag bara köpa några reservdelar av dig?

Ja, MOQ är 50 enheter.
QKommer du att delta på mässan för att visa dina produkter?

Ja, vi kommer att meddela förhandsmeddelanden på vår officiella webbplats
QHur lång tid tar det för dig att tillhandahålla designalternativen för oss?

Det beror på projektets komplexitet.
QHur packar du utrustningen?

Vi använder exportkompatibla trälådor för att packa utrustningen
QKan du designa utrustningen enligt vår storlek?

Ja, vi kommer att möta kundens krav ASAP.
QHar du några riktiga projektbilder på utrustningen?

Ja, vi laddade upp i About US och vi skickar dig också när du behöver.
QHar du en detaljerad och professionell installationsmanual?

Ja, vi skickar dem när kunderna behöver.
QOm OEM är acceptabelt?

Vi kan erbjuda OEM och ODM service.
QVad är din betalningsperiod?

Leverans vid mottagande av betalning.
QÄr du ett handelsföretag eller en tillverkare?

Ja, vi är den professionella tillverkaren med 30 år
QHur lång är din leveranstid?

Ledtid beror på orderkvantitet. Vanligtvis inom 3-5 dagar innan leverans.
