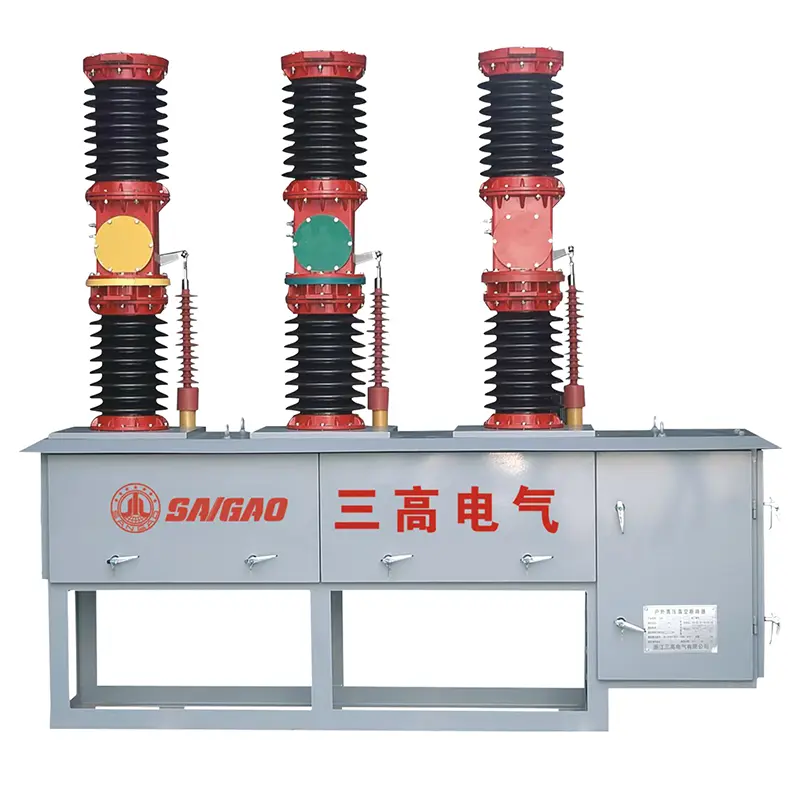

40,5 kV Switch Recloser

SANGAO Högkvalitativ 40,5 kV Switch Recloser är en trefas AC 50Hz/60Hz utomhushögspänningsomkopplare. Huvudsakligen används för utomhusdistributionssystem på 10-35KV i landsbygds- och stadsnät. Kombinerat med lastström, överbelastningsström och kortslutningsström kan den också användas på andra liknande platser.

Strukturella egenskaper

Recloser på 40,5 kV -omkopplaren antar en trefas kolonnstruktur, som har egenskaperna för stabil och pålitlig brytningsprestanda, ingen risk för förbränning och explosion, underhållsfri, liten storlek, lätt vikt och lång livslängd.

Den trefaspelaren och den nuvarande transformatorn är tillverkad av utomhusepoxiharts fast isolering och lindad med silikongel; De är resistenta mot hög temperatur, låg temperatur, ultraviolett strålning och åldrande.

Drag:

1. 40,5 kV -omkopplaren kan förvaras, tillverkas och brytas genom en motor och kan användas genom ett handtag.

2. Den brytande kortslutningsströmmen kan nå upp till 25KA.

3. Mikromotorfjädermekanism (ungefär 30W).

4. Installationsmetod: Två installationsmetoder används.

5. Tätningsprestanda: Pålitlig tätningsteknik används.

6. Inkommande och utgående linjemetoder: Keramiska ärmar används för att säkerställa tillräckligt isoleringsavstånd.

7. Säker drift: utrustad med explosionssäkra enheter.

Arbetsmiljö

Miljötemperatur: -40 ℃ till 85 ℃

Daglig temperaturskillnad: 25 ℃

Höjd: ≤ 2000m

Vindhastigheten överstiger inte 35 m/s

Icke stark frätande gas, lämplig för måttliga miljöer (som syra, alkali, kvävning etc.)

Föroreningsnivå: IV

Laddningstemperatur: -40 ℃ till 85 ℃

Varna

Slutanvändare måste se till att det inte finns någon strömförsörjning till reläets huvudkontakter

Intervallet mellan varje C-O-operation är mindre än 1 sekund

Om du byter ofta, följ: Betygsatt arbetscykel O-0.3S-C O-3S-C O (Minsta 3S, MAXIMUM 180S)
