Varför är högspänningsjordningsbrytaren kritisk för kraftsystemets säkerhet och underhåll?

I kraftöverförings- och distributionssystem är säkerheten av största vikt. En ofta förbisedd men väsentlig komponent ärHögspänningsjordningsbrytare. Denna enhet spelar en viktig roll för att skydda både utrustning och personal under underhåll, feltillstånd och rutinmässiga operationer. Den här artikeln undersöker vad en jordningsbrytare gör, hur den fungerar och varför den är oumbärlig i mellanspänningsställverk och transformatorstationer. Vi tittar också på tillverkningskvalitet, certifieringar och tillförlitlighet somSanGao leder till denna kritiska elektriska komponent.

Elsäkerhetens obesjungna hjälte

När vi tänker på högspänningsutrustning kommer ofta brytare och transformatorer att tänka på. Ändå, denHögspänningsjordningsbrytareär lika avgörande för säker drift och underhåll av kraftsystem. Denna enhet, installerad inuti ställverksskåp eller transformatorstationer, ger en pålitlig väg till jord, vilket säkerställer att tekniker kan arbeta säkert på strömlös utrustning och att felströmmar hanteras effektivt.

Utan en korrekt fungerande jordningsbrytare skulle underhållspersonalen riskera att strömförsörjas av misstag, inducerad spänning från intilliggande spänningsförande ledningar och farliga transienta överspänningar.SanGao, ett högteknologiskt företag baserat i Kinas elhuvudstad Liushi, har tillverkat dessa viktiga komponenter i flera år, följt stränga kvalitetsstandarder och betjänat olika industrier från renovering av stadsnät till vindkraftverk.

Vad är en högspänningsjordningsbrytare?

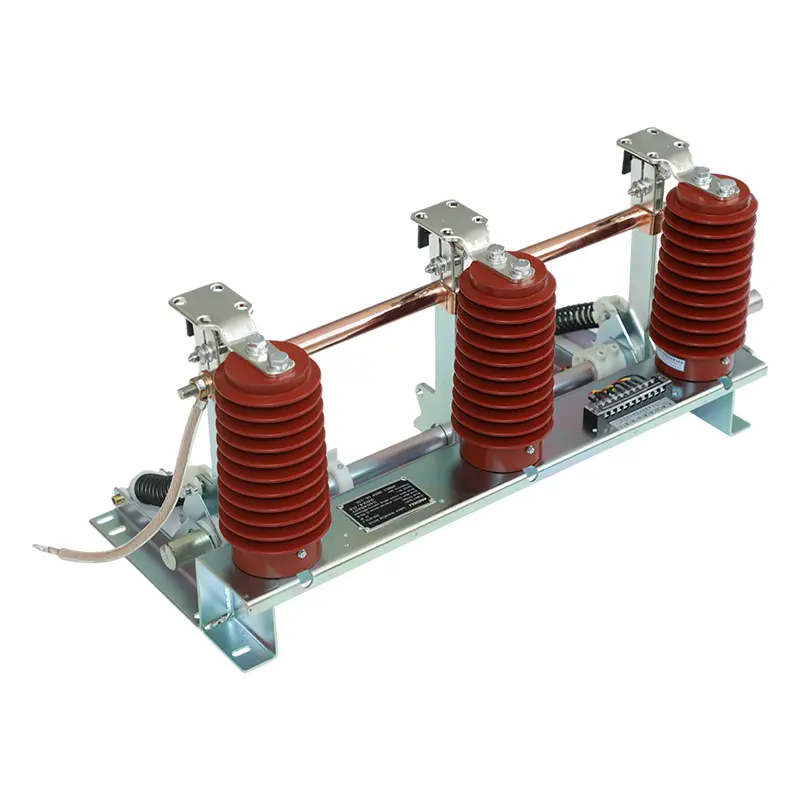

DeHögspänningsjordningsbrytareär en mekanisk omkopplingsenhet utformad för att ansluta en specifik del av en elektrisk krets till jord. Den är vanligtvis installerad i högspänningsställverk (3-12kV, trefas AC 50/60Hz-system) och manövreras manuellt eller av en motormekanism. Dess primära struktur består av ett fäste, en jordningskniv, fasta kontakter, en sensor, en roterande axel, tryckfjädrar, ledande hylsor och flexibla anslutningar.

När den är stängd får jordningskniven stadig kontakt med den statiska kontakten, vilket skapar en jordningsbana med låg impedans. Denna väg tjänar flera säkerhets- och driftsfunktioner, som vi kommer att utforska nedan.

Nyckelfunktioner: Mer än bara jordning

DeHögspänningsjordningsbrytarehar flera viktiga funktioner utöver enkel jordning:

Personalskydd under underhåll

När en strömbrytare öppnas och isoleras kan den intilliggande samlingsskenan eller utrustningen fortfarande bära inducerad spänning eller restladdning. Jordningsbrytaren ger en synlig och säker jordanslutning, vilket säkerställer att underhållspersonal är skyddad från oavsiktlig strömförsörjning eller kapacitiv urladdning.

Begränsning av transienta överspänningar

Vid jordfel, speciellt i tunga system, kan transienta överspänningar uppstå. Jordningsbrytaren begränsar dessa spänningsstötar genom att tillhandahålla en lågimpedansväg och skyddar därigenom känslig utrustning och isolering.

Eliminera inducerade spänningar

I fall av parallella överföringsledningar på samma torn, kan strömlösa ledningar fortfarande uppleva inducerade spänningar från intilliggande spänningsförande ledningar på grund av elektrostatisk och elektromagnetisk koppling. Jordningsbrytare på dessa ledningar ger en väg för att skingra dessa inducerade strömmar, vilket förhindrar faror.

Stängande kortslutningsströmmar

Vissa jordningsbrytare är utformade för att stänga mot kortslutningsströmmar. Denna förmåga säkerställer att omkopplaren kan användas även under felförhållanden, vilket ger extra säkerhet under nödprocedurer.

Etablera en systemneutral referens

I transformatorstationer med stora krafttransformatorer hjälper jordningsbrytaren till att upprätthålla en konsekvent spänningsreferenspunkt, stabiliserar elnätet och säkerställer säker drift.

Applikationer: Var används det?

DeHögspänningsjordningsbrytareanvänds ofta i kraftdistribution och överföringssystem, inklusive:

• Renovering av elnät i städer och på landsbygden– Uppgradering av åldrande infrastruktur kräver pålitlig jordning för säkerhet och efterlevnad.

• Transformatorstationer och ställverksskåp– Integrerad till mellanspänningsställverk.

• Vindkraftverk och vattenkraftverk– Tillhandahålla jordning för generatorer och transformatorer.

• Metallurgisk och petrokemisk industri– Skydda utrustning och personal i tuffa miljöer.

• Järnvägs- och gruvanläggningar– Säkerställ säker jordning i dragkraftsystem.

• Kraftprojekt för bostäder och kommersiella byggnader– För inkommande matare och nödsystem.

DeSanGaoFördel: Kvalitet och pålitlighet

SanGaohar byggt upp ett rykte om högkvalitativ högspänningsutrustning. Företagets tillverkningsanläggning sträcker sig över 10 000 kvadratmeter, med ett registrerat kapital på 81,68 miljoner yuan och totala tillgångar på cirka 200 miljoner yuan. Med 120 anställda, inklusive 20 tekniska experter på senior- och mellannivå,SanGaohar ett starkt fokus på FoU och kvalitetssäkring.

Företaget följer ISO 9001:2008 kvalitetsledning, ISO 14001 miljöledning och OHSMS 18001 arbetarskyddssystem. Den använder också modern ERP-hantering och avancerad testutrustning för att säkerställa var och enHögspänningsjordningsbrytareuppfyller rigorösa prestandastandarder. Samarbetar med institutioner som Xi'an Senyuan och Beijing Electrical Research Institute,SanGaosäkerställer att dess produkter ligger i framkanten inom elektroteknik.

Deras jordningsbrytare är designade med en robust mekanism som använder kompressionsfjädrar för att säkerställa snabb och pålitlig stängning/öppning, med konsekvent kontakttryck som upprätthålls genom skivfjädrar. Denna design säkerställer lågt kontaktmotstånd och lång livslängd även vid frekvent drift.

Vanliga frågor (FAQ)

F: Vad är det primära syftet med en högspänningsjordströmställare?

S: Dess primära syfte är att tillhandahålla en synlig och säker jordpunkt för strömlös utrustning, skydda tekniker från oavsiktlig strömförsörjning och avleda inducerade spänningar och laddningar.

F: Var är jordningsbrytaren vanligtvis installerad?

S: Den installeras vanligtvis inuti mellanspänningsställverksskåp (3-12kV), såväl som i transformatorstationer och på ledningssidan av transformatorer.

F: Kan en jordningsbrytare stänga mot en kortslutningsström?

S: Ja, många jordningsbrytare är klassade för kortslutningsstängningsström, vilket gör att de kan användas säkert även under felförhållanden.

F: Hur skyddar jordningsbrytaren mot inducerade spänningar?

S: På transmissionsledningar som går parallellt med strömförande ledningar, tillhandahåller jordningsbrytaren en väg för inducerade strömmar att flöda till jord, vilket förhindrar farliga spänningar från att uppträda på strömlösa ledningar.

Slutsats

DeHögspänningsjordningsbrytarekanske inte är den mest glamorösa komponenten i ett kraftsystem, men dess betydelse kan inte överskattas. Det skyddar liv, skyddar dyr utrustning och säkerställer stabil drift av nätet vid fel och underhåll. Genom att tillhandahålla en tillförlitlig markbana hjälper den till att förhindra olyckor, minskar stilleståndstiden och upprätthåller integriteten hos det elektriska nätverket.

SanGaoerbjuder jordningsbrytare som kombinerar robust mekanisk design, högkvalitativa material och strikt kvalitetskontroll för att leverera pålitlig prestanda i krävande applikationer. Med en stark teknisk grund och engagemang för ständiga förbättringar,SanGaohar blivit en pålitlig leverantör till kraftverk, industrianläggningar och infrastrukturprojekt över hela Kina och utanför.

Om du letar efter en pålitlig källa för högspänningsjordningsbrytare, eller behöver teknisk assistans för ditt specifika projekt, inbjuder vi dig attkontaktaoss i dag. Deras erfarna ingenjörsteam kan tillhandahålla produktspecifikationer, anpassade lösningar och snabb support. Kontakta företagets webbplats eller e-post för att diskutera dina krav och ta reda på hurSanGaokan bidra till dina kraftsystems säkerhet och effektivitet.
