Högspänningsregleringsbrytare

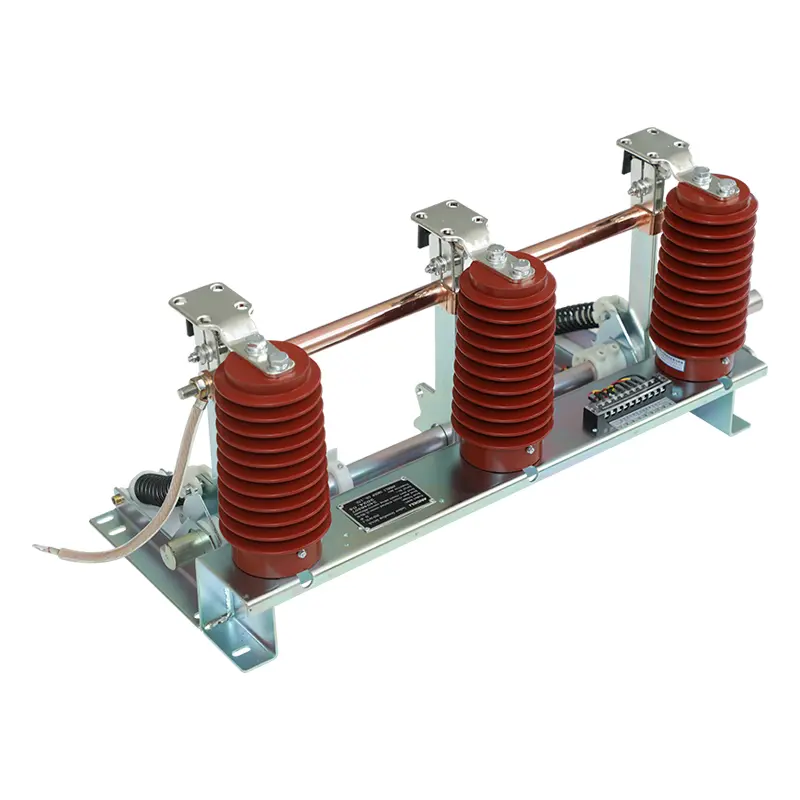

SANGAO Hållbar högspänningsområdesbrytare är lämplig för inomhus 3-12kV tre-fas AC 50 (60) Hz kraftsystem och används i samband med olika högspänningsomkopplare. Det kan också användas för jordning av underhåll av högspänningselektrisk utrustning. Dess huvudstruktur är jordningsomkopplaren, som består av en konsol, en jordningsknivmontering, en statisk kontakt, en sensor, en roterande axel, en roterande arm, en kompressionsfjäder, en ledande hylsa och en flexibel anslutning.

När driftsmekanismen stänger jordningsomkopplaren får åtgärdmomentet huvudaxeln att övervinna motståndsmomentet, vilket driver vevarmen att rotera i slutriktningen, så att jordens stång på jordningskniven passerar genom kompressionsfjäderns döda punkt, och kompressionsfjädern släpper ut energin, så att jordningsomkopplaren snabbt stängs i stängningsläget. Jordkniven på jordningsknivenheten är fast och pålitligt i kontakt med flänsdelen (knivkanten) av den statiska kontakten genom skivfjädern.

När vridmomentet appliceras övervinner huvudaxeln huvudmomentet och fjäderkraften för att få armen att rotera i öppningsriktningen, och jordningsknivkomprimeringsfjädern passerar.

Vad är syftet med jordningsomkopplaren?

Högspänningens jordningsomkopplare används för att tillhandahålla jordningsledningar för underjordiska eller delta-anslutna system.

Jordomkopplaren möjliggör anslutning av fas-till-fas-belastningar.

Jordomkopplaren i transformatorstationen är jordad för att bilda en lågimpedans jordning för att hålla systemet neutralt.

Jordomkopplaren i omkopplarskåpet säkerställer att amplituden för övergående överspänning är begränsad under ett tungt jordningsfel.

Det används för att markera elektrisk utrustning för att uppfylla skyddskraven.

Vad är funktionen för jordningsomkopplaren?

Den höga spänningens jordningsomkopplare är ansluten till brytaren, och när brytaren rensas och dras ut jordar samlingen intill brytaren automatiskt genom jordningsomkopplaren. Denna process skyddar tekniker, underhållspersonal och användare från oavsiktliga spänningar.

Det används för att förhindra statisk elektricitet och elektromagnetiska induktionsströmmar. I två eller flera överföringsledningar på samma torn eller i angränsande parallellanslutning, när en eller flera linjer avaktiveras, kommer de avaktiverade linjerna att generera inducerad spänning och inducerad ström på grund av den elektromagnetiska induktionen och den elektrostatiska induktionen mellan dem och de intilliggande energiska linjerna. Därför är jordningsomkopplare lämpliga för sådana linjer.

Högspänningsjordningsomkopplare används för att stänga kortslutningsström. Jordomkopplaren med nominell kortslutningsström bör kunna stänga vid vilken applicerad spänning (inklusive dess nominella spänning) och varje ström (inklusive dess nominella kortslutningsström). Den nominella kortslutningsströmmen för jordningsomkopplaren är lika med den nominella toppen tål ström.

Högspänningens jordningsomkopplare i transformatorstation spelar en viktig roll i stora eller tunga krafttransformatorer eftersom det gör det möjligt för kraftnätet att ha en jämn spänningsreferenspunkt. Annars kan spänningen variera från plats till plats. Se till säkerheten för transformatorer och personal som använder el.
