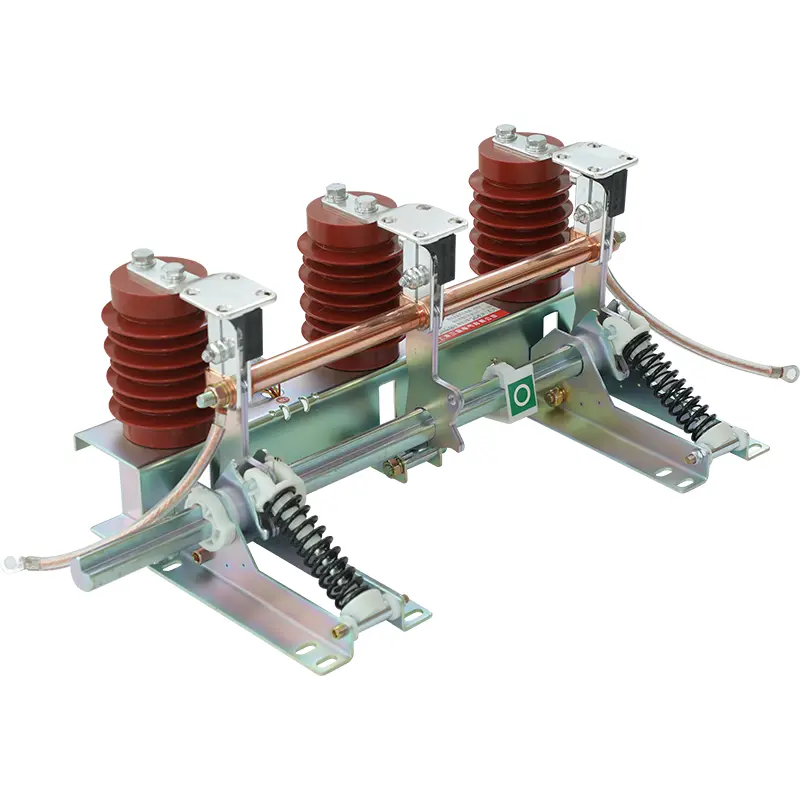

Inomhus elektriskt jordningsomkopplare

Den SANGAO Hållbara inomhuselektriska jordningsomkopplare är en monterad produkt som uppfyller kraven i GB1985-2004 "Högspänning AC-isolerande switchar och jordningsomkopplare" och IEC62271-102: 2002-standarder i termer av prestanda. Denna produkt är lämplig för 24 kV, trefas AC, 50 (60) Hz kraftsystem; Kapabeln till kortslutningstängning, skyddar elektrisk utrustning från skador, lämplig för jordningsskydd under underhåll av högspänningsomkopplare.

Jordomkopplaren för SANGAO inomhus elektriskt jordningsomkopplare med felstängningskapacitet kan pålitligt stänga kortslutningsströmmar och därigenom skydda operatörerna och växla i fall av felaktigt.

Det finns två typer av jordningsomkopplare:

-Oberoende jordningsomkopplare

-Grundomkopplare med kombinerad strömtransformator.

Kombinationsströmtransformatorn bildar installationsbasen för jordningskontakter och därmed minskar rymdkraven i skåpet.

Varje jordningsomkopplare är utrustad med en fjäderdriven enhet, vilket säkerställer att stängningsförmågan är oberoende av driftshastigheten.

Förutom några modeller utrustade med kombinerade strömtransformatorer kan kontrollsidan och strömriktningen för jordningsomkopplaren vanligtvis väljas utan begränsningar.

Varför välja Sangao?

Kända kinesiska varumärken

Global Service Network ger stöd för kunder

Kontinuerlig utveckling för att möta ständigt föränderliga kundbehov

Användningsvillkor

Miljötemperatur: Övre gräns+45 ° C, nedre gräns -25 ° C

Höjd överstiger inte 1000 m

Daglig genomsnittlig relativ luftfuktighet: ≤ 95%. Månads genomsnittlig relativ luftfuktighet: ≤ 90%

Jordbävningsintensitet överstiger inte 8 grader

Föroreningsnivå: nivå II

Särskilda omständigheter: Ange när du gör en beställning.

Beställningsinformation

När du beställer en elektrisk jordningsomkopplare, ange produktmodellen, vänster och höger drift, avstånd och om indikatorn är live (ange indikatormodellen).

Behöver den flexibla anslutningslängden förlängas (standardlängd l = 400 mm).

Om du har några speciella krav, vänligen kontakta Green Power för att utveckla detaljerade specifikationer.

Huvudparametrar:

Nominell spänning: 24kV

Klassad korttid Tastning Current: 31.5ka

Klassad kortslutningstid: 4s

Klassad kortslutningsström: 80KA

Klassad topp tål ström: 80ka

Klassad isoleringsnivå:

Nominell kraftfrekvens på kort tid tål spänning: 65 kV (relativ fas)

Betygsatt blixtimuls tål spänning: 125 kV

Mekanisk livslängd: 2000 cykler
