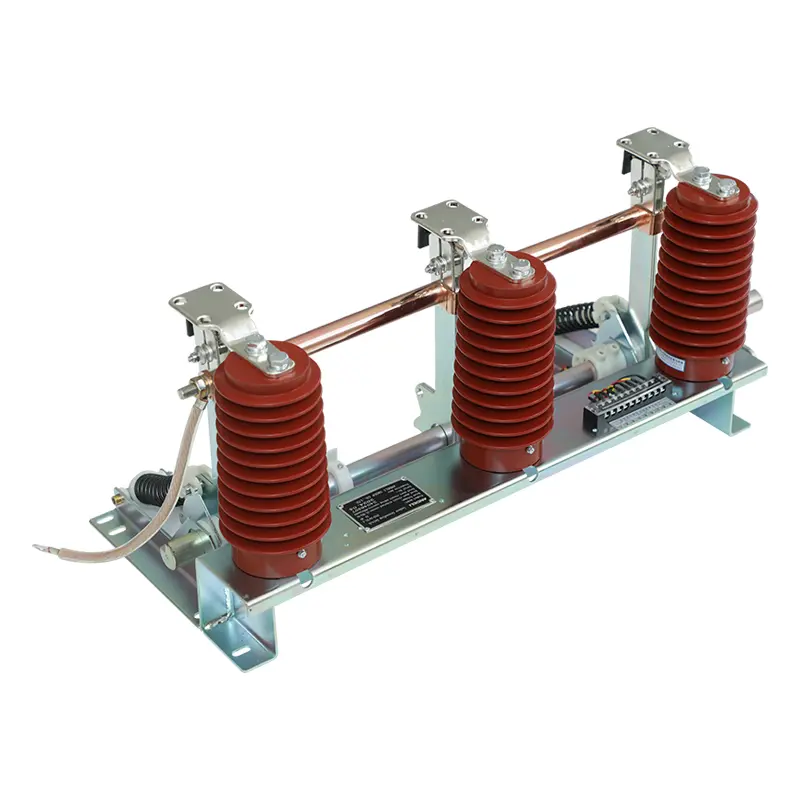

Inomhus AC Ground Switch med High Speed ​​Earth Knife

Inomhus AC Ground Switch med High Speed ​​Earth Knife från SanGao levererar specialiserad mellanspänningsjordningsutrustning dedikerad till riskkontroll under underhåll av kraftutrustning inomhus. Den täcker 3kV till 12kV trefas AC 50/60Hz arbetsförhållanden, dess höghastighetsjordknivsdesign förkortar jordningstiden och minimerar säkerhetshot för underhållspersonal.

Snabbt jordningssvar för säkrare medelspänningsunderhåll

Under underhåll av högspänningsutrustning påverkar jordningshastighet och mekanisk tillförlitlighet direkt förarens säkerhet. När en krets har isolerats tillhandahåller jordningsbrytaren en kontrollerad jordningsväg för att förhindra oväntade spänningsrisker.

Den snabba jordknivens design gör att jordningsoperationen kan slutföras snabbt genom koordinerad rörelse av manöveraxeln, vevarmen, fjädermekanismen och jordningskniven.

Inomhus AC Ground Switch med High Speed ​​Earth Knife används huvudsakligen för att:

• Jorda högspänningsutrustning vid underhåll

• Skydda tekniker från oavsiktlig spänning

• Begränsa risker orsakade av inducerad spänning och statisk elektricitet

• Tillhandahålla jordfelsströmbanor i elektriska system

Till skillnad från enkla jordanslutningar ger en dedikerad jordningsbrytare kontrollerad mekanisk drift och en definierad jordningsposition inuti ställverkssystem.

Hur fungerar höghastighetsjordknivens struktur?

Driftsprestandan för Indoor AC Ground Switch med High Speed ​​Earth Knife beror starkt på interaktionen mellan mekaniska komponenter.

Huvudstrukturen inkluderar:

• Fäste

• Jordknivsenhet

• Statisk kontakt

• Sensor

• Roterande axel

• Roterande arm

• Tryckfjäder

• Ledande hylsa

• Flexibel anslutning

När manövermekanismen stänger jordningsbrytaren driver manövermomentet huvudaxeln och den roterande armen mot stängningsläget. Efter att ha passerat kompressionsfjäderns dödpunkt frigörs lagrad fjäderenergi, vilket gör att jordknivsenheten snabbt kan förflyttas till stängt läge.

Jordningskniven bibehåller stadig kontakt med den statiska kontakten genom skivfjäderstrukturen, vilket hjälper till att uppnå en stabil elektrisk anslutning.

Denna mekaniska design hjälper till att förbättra:

• Konsekvent stängningshastighet

• Kontakttrycksstabilitet

• Långsiktig driftsäkerhet

Tekniska specifikationer

Utrustningen är designad för inomhustillämpningar med mellanspänning där säker jordning krävs.

Applikationsscenarier där snabb jordning är viktig

Underhållsrum för ställverk inomhus

I distributionsrum behöver underhållspersonal en pålitlig metod för att bekräfta utrustningens jordning före inspektion. Jordningsbrytaren tillhandahåller en dedikerad jordningspunkt efter att isoleringsprocedurerna har slutförts.

Industriella kraftsystem

Fabriker som använder medelspänningsutrustning kan kräva regelbundet underhåll på transformatorer, matare och ställverk. En stabil jordningsmekanism hjälper till att minska riskerna under schemalagda avstängningar.

Transformatorstationer

Transformatorstationer innehåller flera högspänningskretsar där oavsiktlig spänning, inducerad ström eller elektromagnetiska effekter kan skapa faror. Jordningsutrustning hjälper till att skapa en säkrare underhållsmiljö.

Parallella transmissionsledningsmiljöer

När en luftledning är strömlös medan närliggande ledningar förblir strömförande, kan elektrostatisk och elektromagnetisk induktion skapa inducerad spänning. Jordningsbrytare hjälper till att ta bort dessa effekter och skyddar underhållsarbetare.

Kvalitetskontroll med fokus på marksäkerhet

Jordningsbrytare är säkerhetsrelaterade komponenter i kraftsystem, så tillverkningsinspektionen måste fokusera på både mekanisk drift och elektrisk anslutningskvalitet.

SanGao gäller:

• ISO9001:2008 kvalitetsledningssystem

• ISO14001 miljöledningssystem

• OHSMS 18001 ledningssystem för arbetsmiljö och säkerhet

För inomhus AC Ground Switch med High Speed ​​Earth Knife inkluderar kvalitetskontrollen:

• Kontrollera jordningsknivens rörelsenoggrannhet

• Inspektera ledande anslutningspunkter

• Verifiering av mekanisk driftkonsistens

• Bekräfta färdig produkts skick före leverans

Dessa inspektionssteg hjälper till att minska installationsjusteringsproblemen efter att utrustning anländer till projektplatsen.

FAQ

1. Vad är huvudsyftet med denna jordningsutrustning?

Den tillhandahåller en jordningsväg för högspänningsutrustning under underhåll och hjälper till att skydda tekniker från oavsiktliga spänningsrisker.

2. Varför är designen av höghastighetsjordkniven viktig?

Den snabbverkande mekanismen hjälper jordningsbladet att snabbt nå stängt läge och bibehålla pålitlig kontakt med den statiska kontakten.

3. Vilka kraftsystem är lämpliga för denna utrustning?

Den är lämplig för inomhus 3-12kV trefas AC 50(60)Hz kraftsystem.

4. Kan den installeras med befintliga kopplingsskåp?

Ja. Inomhus AC Ground Switch med High Speed ​​Earth Knife är designad för att fungera tillsammans med olika högspänningsbrytarskåp, men installationskompatibilitet bör bekräftas enligt den specifika skåpdesignen.
