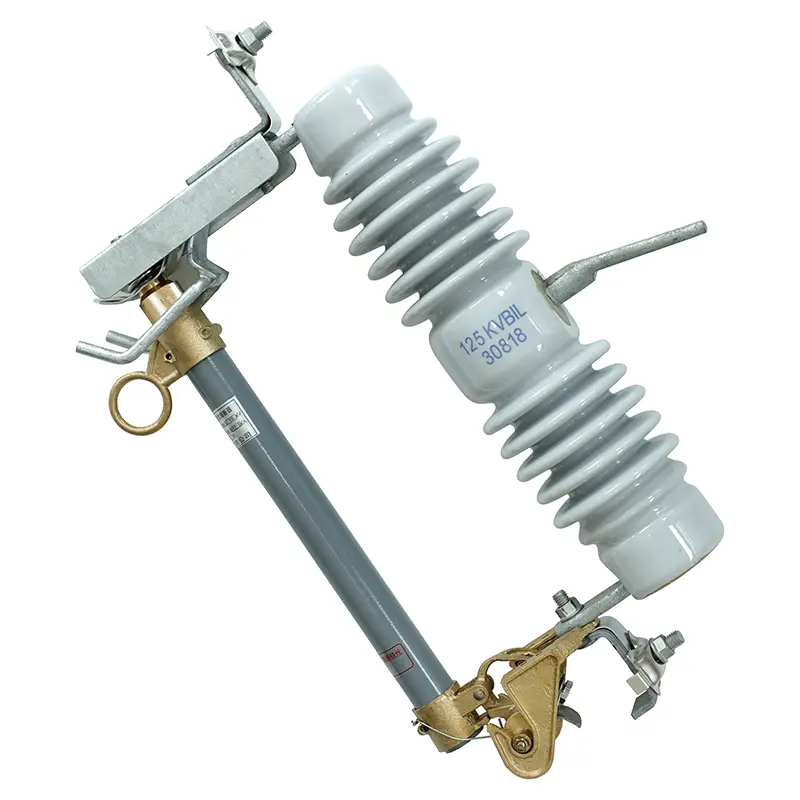

Elektriskt överspänningsskyddsbrytare Säkringsutskärning

SanGao Electric Surge Protector Breaker Fuse Cutout Made in China representerar en mycket ekonomisk, ren fysisk skyddsmetod för mellanspänningsledningar. Genom att kombinera mekanisk kretsbortkoppling med överlägsen termisk bågsläckande kapacitet, fungerar denna enhet som en primär brandvägg för luftledningar från 11KV till 38KV. Det begränsar effektivt toppkortslutningsströmmar för att skydda dyra nedströms digitala tillgångar som spänningsregulatorer och smarta återförslutningar, vilket gör det till ett viktigt grossistval för krävande kraftdistributionsprojekt.

Tekniska flaskhalsar lösta: Övervinna termisk trötthet

Ett stort felläge i standardöverströmsutskärningar är termisk utmattning på de övre kontaktenheterna, vilket leder till svagt kontakttryck, ljusbågsbildning och lokal smältning. SanGao löser detta genom att använda tjocka, silverpläterade kontaktblock av kopparlegering som stöds av kraftiga bladfjädrar i rostfritt stål. Denna inställning upprätthåller konstant mekaniskt tryck under årtionden av temperatursvängningar.

Dessutom, medan konkurrerande modeller ofta använder spröda, lågkvalitativa hartser som deformeras under extrem solvärme, använder SanGao specialiserad utomhusklassad elektrisk keramik och UV-stabiliserade kompositmaterial. Detta säkerställer att enheten bibehåller strukturell integritet under blåsiga +40°C somrar och iskalla -40°C vintrar.

Tekniska data och miljöregler

Driftsstabiliteten hos den elektriska överspänningsskyddsbrytarens säkringsutskärning garanteras när den används inom dessa exakta parametrar:

• Systemdriftspänning:11KV till 38KV overhead distributionsnätverk.

• Omgivande arbetstemperatur:-40°C till +40°C.

• Höjdbegränsning:Max 1000 meter utan justering (anpassad konstruktion tillgänglig för högre höjder).

• Nominell AC-frekvens:Upp till 100Hz maximal nätdrift.

• Avbrottsbetyg:Avbrottskapacitet upp till tiotusentals ampere.

• Strukturell belastningsgräns:Får inte överskrida den specificerade märkta mekaniska belastningen.

Mål applikationer och projekt

Denna mångsidiga elektriska överspänningsskyddsbrytare säkringsutskärning är brett integrerad i:

• Avloppsreningsanläggningar:Skyddar kraftfulla industripumpmotorer från ledningsfel orsakade av instabilitet i regionalt nät.

• Metallurgisk och gruvdrift:Utplacerad i miljöer med kraftigt damm och vibrationer för att skydda överliggande matarledningar som förser smältugnar.

• Energiteknik för bostäder:Ger tillförlitlig kretsisolering med lågt underhåll på överliggande distributionskranar som matar bostadskomplex med hög densitet.

Detaljerad installationsguide

Varje försändelse levereras komplett med en omfattande, steg-för-steg grafisk installationsmanual. Enheten har universella NEMA-monteringsfästen som enkelt monteras på vanliga trä- eller betongkorsarmar. Installationen kräver minimalt med specialiserade verktyg och kan utföras av en vanlig ledningspersonal på cirka 30 minuter under normala utomhusförhållanden.

Överspänningsskydd och elektriska vanliga frågor

Kan denna elektriska överspänningsskyddsbrytare säkringsutskärning installeras horisontellt på en tvärarm?

Nej, den måste installeras i en specifik vinkel (vanligtvis 15 till 20 grader från vertikalen). Denna lutning är nödvändig för att säkerställa att tyngdkraften drar säkringshållaren nedåt till öppet läge omedelbart efter att det inre elementet smält.

Hur skyddar denna mekaniska urkoppling digital nedströmselektronik från överspänningsavvikelser?

Genom att smälta inom millisekunder under en större kortslutning, begränsar säkringsremsan toppströmmen (I²t). Detta förhindrar massiva termiska energistötar från att nå och förstöra elektroniska komponenter längre fram.

Vilken typ av periodiskt underhåll kräver denna brytare?

Eftersom det är en fysisk mekanisk anordning med hög verkanssäkerhet kräver den väldigt lite underhåll. Linjepersonal bör visuellt inspektera kontaktytorna för gropbildning och torka av isolatorkroppen under årliga standardkontroller av systemet.
