Stolpemonterad högspänningskompositutstötningsbortfallssäkringsutskärning med ljusbågsskiljare

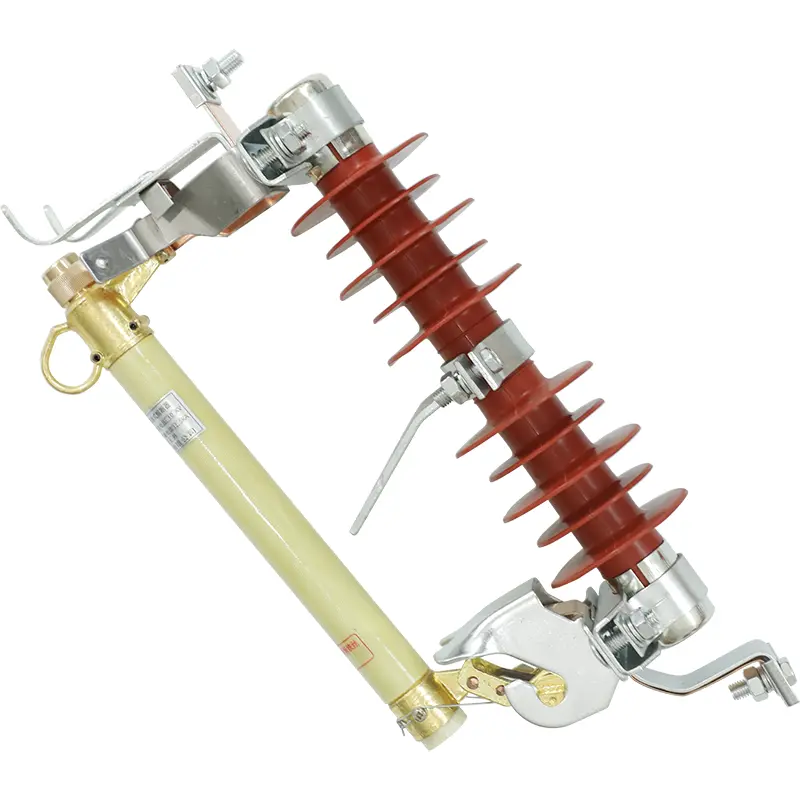

SangaoStolpemonterad högspänningskompositutstötningsbortfallssäkringsutskärning med ljusbågsskiljareTillverkad i Kina representerar en betydande designutveckling för överliggande kraftdistributionsnätverk. Genom att använda en ytterjacka av högmolekylär komposit istället för traditionellt tungt porslin, ger denna lätta men ändå strukturellt styva utskärning absolut immunitet mot strukturella sprickor, mekaniska stötskador och spårningsfel. Den inbyggda ljusbågsskiljaren har ett specialiserat inre foder av benfiber som aktivt kväver elektriska ljusbågar vid hög temperatur inom millisekunder efter att säkringselementet har smält, vilket säkerställer ren rensning utan att riskera sidoskador på intilliggande korsarmar eller faslinjer. Grossistköpare väljer detta avancerade kompositsystem för att minimera ledningsunderhållskostnader och eliminera komponentfel orsakade av kvardröjande högspänningsbågar.

Dubbelverkande utvisning och ljusbågsavledning

Standardbrytare förlitar sig enbart på gravitation och luftgap för att åtgärda mellanspänningsfel, vilket kan resultera i ihållande ljusbågsbildning under höga induktiva belastningar. Denna specialiserade polmonterade högspänningskompositavstängningsavstängningssäkringsutskärning med bågsskiljare innehåller en konstruerad bågsskiljare som eliminerar denna fysiska begränsning. Säkringshållarröret rymmer det metalliska säkringselementet inuti en dubbelväggig kammare: ett innerfoder av benfiber omgivet av ett väderbeständigt skal av epoxifiber.

När en överbelastning eller kortslutning utlöser felströmmar smälter säkringselementet snabbt. Den intensiva termiska energin förångar omedelbart den inre ytan av benfiberfodret och släpper ut en högtrycksskur av avjoniserande gas. Denna gasblåsning driver kraftfullt ut den joniserade luften ur botten av röret och släcker den elektriska ljusbågen på millisekunder. Samtidigt släpper manövermekanismen den övre spärren, vilket gör att hela säkringsenheten fälls ner och faller från sin normala arbetsposition, vilket skapar en tydlig visuell luftavbrott för utrustningens personal.

Tekniska prestandaspecifikationer

För att säkerställa exakt strukturell kompatibilitet över överliggande medelspänningsnätverkslayouter, fungerar denna stolpmonterade högspänningskompositutdrivningssäkring med bågsskiljare strikt inom dessa fabriksverifierade miljö- och elektriska gränser:

• Omgivningstemperatur Driftskal:-30°C till +40°C kontinuerlig utomhusexponering.

• Höjdmätningströskel:Upp till 1000 meters höjd (anpassade mekaniska justeringar krävs för avstånd som överstiger 1000 meter).

• AC-strömförsörjningsfrekvensområde:Inte mindre än 48Hz och inte överstigande 52Hz nätverk.

• Seismisk intensitetstoleransvärde:Maximal strukturell seismisk intensitet får inte överstiga 7 grader.

• Maximal tillåten vindhastighet:Får inte överstiga 35 meter per sekund.

• Primär applikationsmiljö:Överliggande distributionssystem, elstolpar och ledningsgrenar isoleringskranar.

Var är denna specialiserade utskärning utplacerad?

Den robusta kompositkonstruktionen och snabba ljusbågssläckningsförmågan gör denna skyddsanordning idealisk för krävande industriella miljöer:

• Vindpinade overheadmatare:Installeras på exponerade verktygsstolpar där vindhastigheten närmar sig 35 meter per sekund, vilket säkerställer att den mekaniska spärren förblir låst tills ett fel uppstår.

• Substations stigarstolpar:Placerad i den kritiska korsningen där överliggande distributionsledningar övergår till jordkablar, vilket förhindrar att överströmsfel skadar känslig underjordisk isolering.

• Seismiskt aktiva distributionsslingor:Den splittringssäkra kompositpolymerkroppen absorberar lätt mekaniska vibrationer och strukturella rörelser upp till 7 graders seismisk intensitet.

Globala fraktstandarder

Transporter till utlandet kräver kraftigt försvar mot hög luftfuktighet, salt luft och fysisk hanteringsstress. Sangao paketerar bulkbeställningar av stolpmonterade högspänningskompositutdrivningssäkringsutskärning med bågsskiljare i exportkompatibla trälådor fodrade med kraftigt stötdämpande material. Varje låda är hermetiskt förseglad för att förhindra att fukt förstör de interna ljusbågssläckande fodren, vilket säkerställer att varje enhet anländer till din projektplats i helt färdigt att installera skick.

FAQ

Hur fungerar ljusbågsskiljaren vid lågströmsöverbelastningsfel jämfört med högströmskortslutningar?

Under kortslutningar med hög ström skapar den massiva termiska energin en snabb högtrycksgasexplosion som rensar ljusbågen omedelbart via utdrivning. För lågströmsöverbelastningar förlitar sig den inre benfiberfodret på lokal gasgenerering för att kyla och avjonisera bågutrymmet, vilket säkerställer ett säkert avbrott även när strömflödet knappt ligger över smälttröskeln.

Varför föredras kompositpolymerhus framför porslin i miljöer med hög vibration?

Förglasat porslin är skört och benäget att mikrospricka under kontinuerlig fysisk stress eller seismiska händelser. Vårt kompositpolymerhölje har hög elasticitet och strukturell elasticitet, vilket gör att det tål fysiska stötar, mänskliga hanteringsskador och seismiska krafter upp till 7 grader utan strukturella fel.

Kräver denna stolpmonterade högspänningskompositutdrivningsavstängningssäkring med bågsskiljare specialverktyg för manuell drift av linjebesättningen?

Nej. Den övre manövreringsmekanismen har standarddragkrokar som är helt kompatibla med konventionella verktyg, vilket gör det möjligt för linjearbetare att manuellt dra upp säkringsenheten för rutinmässigt underhåll av utrustning eller ledningsisolering.
