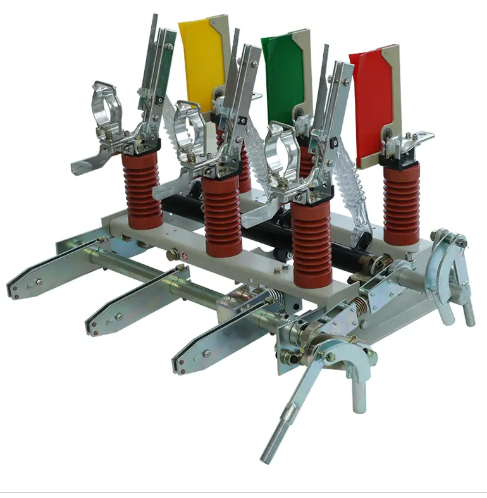

Sangao Air Load Break Switchar: Säker, enkel och hållbar MV-växling

I dagens föränderliga kraftlandskap möter distributionsnätsoperatörer ett ökande tryck för att säkerställa drifttid, minska miljöpåverkan och lägre totala ägandekostnader. Luftlastbrytaren hanterar alla tre utmaningarna med en beprövad men kontinuerligt förbättrad design. Till skillnad från SF₆-omkopplare som kräver periodisk gashantering och utgör risker för växthusgaser, eller oljefyllda enheter som kräver rörigt underhåll, utnyttjar luftomkopplaren det mest förekommande och ofarliga mediet – luft. Dess mekaniska enkelhet leder till färre felpunkter, medan tydliga positionsindikatorer och förreglingsmekanismer minskar driftsfel. Det är därför kraftbolag, utvecklare av förnybar energi och industrianläggningar över hela världen vänder sig till luftlastbrytare som sin föredragna lösning för isolering och omkoppling.

1. Tillförlitlighetsparadigmet för luftbelastningsbrytare

Vad gör en luftlastbrytare verkligen pålitlig? På San Gao Electric tror vi att det är synergin mellan fyra pelare:strukturell enkelhet– färre rörliga delar minskar fellägen;naturlig isolering– luft eliminerar läckagerisker och toxicitet;robust bågsläckning– optimerad magnetisk design och luftflödesdesign säkerställer konsekventa avbrott; ochoperatörsvänlig säkerhet– mekaniska förreglingar och tydlig statusindikering förhindrar felaktig användning. Dessa attribut valideras genom rigorösa tester och årtionden av fälterfarenhet över olika klimat och belastningsförhållanden.

1.1 Varför luft – det gröna imperativet

Strävan att fasa ut SF₆ accelererar över hela världen på grund av dess extremt höga globala uppvärmningspotential (GWP ≈ 23 500). Medan SF₆ erbjuder överlägsen isolering, innebär dess livscykelutsläpp – från läckage till uttjänt kassering – en stor miljöbelastning. Luftbelastningsbrytare ger ett direkt, beprövat alternativ för medelspänningstillämpningar. Med rätt elektrodgeometri och bågkontrolltekniker kan luft säkert avbryta belastningsströmmar upp till 1250A vid 24kV. Dessutom är luftomkopplare i sig immuna mot gastrycksvariationer orsakade av temperaturförändringar, vilket säkerställer konsekvent prestanda i hårda klimat från öknar till transformatorstationer på hög höjd.

2. Kärntekniska fördelar

San Gaos luftlastbrytare bygger på beprövade principer samtidigt som den innehåller moderna tekniska förbättringar för ökad tillförlitlighet, säkerhet och enkel integration. Nedan är de viktigaste skillnaderna som skiljer vår produkt åt.

• Märkspänning: 12kV / 24kV
• Märkström: 630A / 1250A
• Kortslutningskapacitet (topp): 50kA
• Mekanisk uthållighet: ≥ 10 000 operationer
• Elektrisk uthållighet: ≥ 5 000 operationer
• Skyddsklass: IP4X (inomhus) / IP54 (utomhus)
• Omgivningstemperatur: -25°C ~ +55°C
• Höjd: upp till 3000m

2.1 Bågsläckande prestanda

Bågkammaren använder en kombination av longitudinellt magnetfält och självgenererat luftflöde. När den rörliga kontakten separeras, drivs ljusbågen av magnetiska krafter in i en uppsättning bågdelarplattor, där den förlängs, kyls och släcks vid nästa nuvarande nollpunkt. Denna metod minimerar kontaktförbränning och möjliggör hög repetitiv kopplingsförmåga. San Gao har validerat designen genom tusentals avbrottstester, inklusive rigorösa scenarier för motorstart och byte av kondensator-bank, för att säkerställa pålitlig drift under de mest krävande förhållanden.

2.2 Driftsmekanism – Enkelhet och säkerhet

Manövermekanismen finns tillgänglig i fjäderlagrad energi eller manuella versioner, båda med antipumpnings- och hjälpkontaktkonfigurationer. Det manuella handtaget ger ergonomisk kraftåterkoppling och positionsindikatorn är tydligt synlig på avstånd. För fjärrstyrning kan en valfri motordrift integreras, vilket möjliggör sömlöst gränssnitt med SCADA och distributionsautomationssystem. Spärrsystemet säkerställer att strömbrytaren inte kan öppnas eller stängas om inte rätt ordningsföljd följs, vilket avsevärt minskar risken för mänskliga fel.

3. Prestandaspecifikationer i ett ögonkast

Följande tabell ger en snabb jämförelse av nyckelparametrar mellan San Gaos luftlastbrytare och en typisk SF₆-lastbrytare, vilket illustrerar de praktiska fördelarna med luftisolerad teknik.

4. Viktiga tillämpningsområden och värde

Luftbelastningsbrytare är utplacerade över ett brett spektrum av mellanspänningsnätverk. Nedan är de mest framträdande applikationerna, tillsammans med de specifika fördelarna de ger i varje sammanhang.

• Distributionsnät för stads- och landsbygd:Används som stolpmonterade eller ringhuvudenheter för linjesektionering, lastöverföring och felisolering – vilket förbättrar matarautomatisering och leveranssäkerhet.
• Industriella kraftsystem:Styr stora motorer, transformatorer och matare i fabriker, gruvor och bearbetningsanläggningar och erbjuder lokal isolering och omkoppling utan komplext underhåll.
• Anläggningar för förnybar energi:Ansluter och kopplar från växelriktar- eller transformatorkretsar i sol- och vindkraftsparker, och hanterar frekvent daglig cykling med lätthet.
• Infrastrukturprojekt:Järnvägar, flygplatser, datacenter och sjukhus är beroende av luftomkopplare för inkommande/utgående matarisolering, vilket säkerställer säkert underhåll och hög tillgänglighet.
• Transformatorstationer för kommersiella byggnader:Fungerar som huvudinkomsttagare eller busskopplingsväxel i köpcentra, kontorstorn och utbildningscampus – vilket bidrar till certifiering av gröna byggnader.

I vart och ett av dessa scenarier ger luftströmbrytarens underhållsvänliga karaktär och tydliga synliga brytning sinnesro. Till exempel, i fjärrdistributionsledningar, minskar bristen på gashantering drastiskt lastbilens rullningar och teknikertiden. På solenergigårdar, där strömbrytare kan fungera flera gånger om dagen, säkerställer den höga mekaniska uthålligheten många års problemfri service. Dessa verkliga fördelar är anledningen till att systemplanerare i allt högre grad anger luftlastbrytare som standardval för nya och renoverade mellanspänningsinstallationer.

5. Varför San Gao Electric – Kvalitet och innovation

San Gao Electric är inte bara en tillverkare av switchar – vi är en partner för att bygga säkrare, smartare kraftinfrastruktur. Med huvudkontor i Liushi, hjärtat av Kinas elindustri, är vår 10 000 m² fabrik och ett team på över 120 erfarna yrkesmän dedikerade till att leverera produkter som uppfyller de högsta internationella standarderna. Med ett registrerat kapital på 81,68 miljoner RMB och totala tillgångar som närmar sig 200 miljoner RMB har vi finansiell stabilitet och tekniskt djup för att stödja storskaliga projekt över hela världen.

Vårt engagemang för kvalitet återspeglas i våra ISO9001-, ISO14001- och OHSMS18001-certifieringar. Vi har byggt upp starka affärsrelationer över Europa, Amerika, Australien och Afrika, och skaffat oss ett rykte som en pålitlig partner för högspänningslösningar. Utöver luftlastbrytare inkluderar vår produktportfölj vakuumlastbrytare, strömbrytare, frånskiljare, överspänningsavledare och transformatortillbehör – vilket ger omfattande skydd och kontroll för alla mellanspänningsnätverk.
